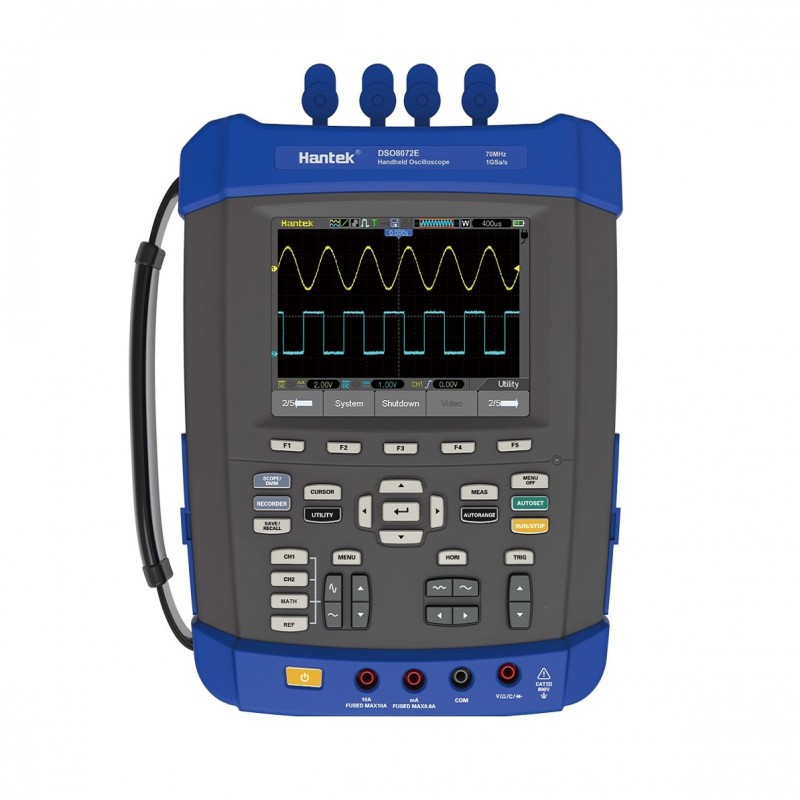

Six en un: Oscilloscope / Enregistreur / DMM / Analyseur de spectre / Compteur de fréquence / Générateur de signaux arbitraires.
Fréquence d'échantillonnage de 1GSa / s, profondeur de la mémoire 2M, comptes 6000 DMM.
Grand écran LCD TFT couleur de 5,6 pouces; Haute résolution (640 * 480)
Avec indice de protection IP51 contre la poussière, l'humidité et les vibrations pour résister aux environnements difficiles.
Batterie remplaçable facilement.
Étui à piles standard 18650.
Trou de verrouillage antivol, trou de trépied fixe, dragonne de suspension, peut être utilisé dans des environnements sombres.
| Modèle | DSO8072E | DSO8102E | DSO8152E | DSO8202E |
| Bande passante | 70MHZ | 100MHZ | 150MHZ | 200MHZ |
| Acquisition | ||||
| Modes d’échantillonnage | Échantillonnage en temps réel | |||
| Modes d’acquisition | ||||
| Normal | Données normales uniquement | |||
| Détection de crête | Capture des glitchs haute fréquence et aléatoires | |||
| Moyenne | Moyenne du signal : 4, 8, 16, 32, 64 ou 128 | |||
| Entrées | ||||
| Couplage d’entrée | AC, DC, GND | |||
| Impédance d’entrée | 1MΩ±2% ‖ 20pF±3pF | |||
| Atténuation de la sonde | 1X, 10X | |||
| Facteur d’atténuation de sonde pris en charge | 1X, 10X, 100X, 1000X | |||
| Tension d’entrée maximale | CAT I et CAT II : 300 V RMS (10×), catégorie d’installation ; CAT III : 150 V RMS (1×) | |||
| Système horizontal | ||||
| Plage de fréquence d’échantillonnage | 1GS/s | |||
| Interpolation | (sin x)/x | |||
| Longueur d’enregistrement | 2M | |||
| Plage s/div | 4 ns/div ~ 2000 s/div, selon une Séquence 2, 4, 8 | 2 ns/div ~ 2000 s/div, selon une Séquence 2, 4, 8 | ||
| Fréquence d’échantillonnage et Précision du temps de retard | ± 50 ppm sur tout ≥ Intervalle de temps de 1 ms | |||
| Plage de vitesse de balayage | 4 ns/div à 8 ns/div ; (-8 div × s/div) à 40 ms ; 20 ns/div à 80 μs/div ; (-8 div × s/div) à 40 ms ; 200 μs/div à 40 s/div ; (-8 div × s/div) à 400 s ; | 2 ns/div à 10 ns/div ; (-4 div × s/div) à 20 ms ; | ||
| Précision de la mesure d’écart de temps (bande passante complète) | Mode monocoup et normal : ± (1 intervalle d’échantillonnage + 100 ppm × lecture + 0,6 ns) ; >16 moyennes : ± (1 intervalle d’échantillonnage + 100 ppm × lecture + 0,4 ns) ; Sample interval = s/div ÷ 200 | |||
| Système vertical | ||||
| Résolution verticale | Résolution 8 bits, toutes les voies échantillonnées simultanément | |||
| Plage de tension | 2 mV/div à 100 V/div sur l’entrée BNC | |||
| Bande passante | 70MHz | 100MHz | 150MHz | 200MHz |
| Temps de montée sur le BNC (typique) | 5ns | 3.5ns | 2.3ns | 1.8ns |
| Bande passante analogique en Normal et moyenne modes sur le BNC ou avec sonde, Couplage DC | ± 400 V (100 V/div - 20 V/div) ; ± 50 V (10 V/div - 5 V/div) ; ± 40 V (2 V/div - 500 mV/div) ; ± 2 V (200 mV/div - 50 mV/div) ; ± 400 mV (20 mV/div - 2 mV/div) ; | |||
| Mathématiques | +, -, *, /, FFT | |||
| FFT | Fenêtres : Hanning, Flattop, rectangulaire, Bartlett, Blackman ; 1024 points d’échantillon | |||
| Limite de bande passante | 20MHz | |||
| Réponse basse fréquence (-3 dB) | ≤ 10 Hz sur le BNC | |||
| Précision du gain DC | ± 3 % en mode d’acquisition normal ou moyenne, de 100 V/div à 10 mV/div. ± 4 % en mode d’acquisition normal ou moyenne, de 5 mV/div à 2 mV/div. | |||
| Précision de mesure DC, Mode d’acquisition par moyenne | Type de mesure : moyenne de ≥ 16 formes d’onde avec position verticale à zéro Précision : ± (3 % × lecture + 0,1 div + 1 mV) à partir de 10 mV/div. Type de mesure : moyenne de ≥ 16 formes d’onde avec position verticale différente de zéro Précision : ± [3 % × (lecture + position verticale) + 1 % de la position verticale + 0,2 div]. | |||
| Répétabilité de la mesure de tension, Mode d’acquisition par moyenne | Écart de tension entre deux moyennes quelconques de ≥16 formes d’onde acquises avec les mêmes réglages et dans les mêmes conditions ambiantes | |||
| Système de déclenchement | ||||
| Types de déclenchement | Front, vidéo, impulsion, pente, timeout, alterné | |||
| Source de déclenchement | CH1, CH2, secteur AC | |||
| Modes de déclenchement | Automatique, normal, monocoup | |||
| Type de couplage | DC, AC, réjection HF, réjection BF, réjection du bruit | |||
| Sensibilité de déclenchement (Type de déclenchement sur front) | DC(CH1,CH2): 1 div de DC à 10 MHz ; 1,5 div de 10 MHz à 100 MHz ; 2 div de 100 MHz à la bande passante maximale ; AC : atténue les signaux inférieurs à 10 Hz ; Réjection HF : atténue les signaux au-dessus de 80 kHz ; Réjection BF : identique au couplage DC au-delà de 150 kHz ; atténue les signaux inférieurs à 150 kHz. | |||
| Plage du niveau de déclenchement | CH1/CH2 : ±8 divisions à partir du centre de l’écran ; | |||
| Précision du niveau de déclenchement (typique), pour des signaux aux temps de montée et de descente ≥ 20 ns | CH1/CH2 : 0,2 div × volts/div dans ±4 divisions à partir du centre de l’écran ; | |||
| Niveau à 50 % (typique) | Fonctionne avec des signaux d’entrée ≥ 50 Hz | |||
| Déclenchement vidéo | ||||
| Type de déclenchement vidéo | CH1, CH2 : amplitude crête à crête de 2 divisions ; | |||
| Formats de signal et fréquences de trame | Prend en charge les systèmes NTSC, PAL et SECAM sur toute trame ou toute ligne | |||
| Plage de holdoff | 100ns ~ 10s | |||
| Déclenchement sur largeur d’impulsion | ||||
| Mode de déclenchement sur largeur d’impulsion | Condition de déclenchement (<, >, = ou ≠) ; impulsion positive ou négative | |||
| Point de déclenchement sur largeur d’impulsion | Égal : l’oscilloscope se déclenche lorsque le front arrière de l’impulsion franchit le niveau de déclenchement. Différent : si l’impulsion est plus étroite que la largeur indiquée, le point de déclenchement est le front arrière ; sinon, l’oscilloscope se déclenche lorsque l’impulsion dure plus longtemps que la largeur indiquée. Inférieur à : le point de déclenchement est le front arrière. Supérieur à (aussi appelé déclenchement sur timeout) : l’oscilloscope se déclenche lorsqu’une impulsion dure plus longtemps que la largeur d’impulsion indiquée | |||
| Plage de largeur d’impulsion | 20ns ~ 10s | |||
| Déclenchement sur pente | ||||
| Mode de déclenchement sur pente | Condition de déclenchement (<, >, = ou ≠) ; pente positive ou négative | |||
| Point de déclenchement sur pente | Égal : l’oscilloscope se déclenche lorsque la pente du signal est égale à la pente réglée. Différent : l’oscilloscope se déclenche lorsque la pente du signal est différente de la pente réglée. Inférieur à : l’oscilloscope se déclenche lorsque la pente du signal est inférieure à la pente réglée. Supérieur à : l’oscilloscope se déclenche lorsque la pente du signal est supérieure à la pente réglée. | |||
| Plage de temps | 20ns ~ 10s | |||
| Déclenchement timeout | ||||
| Mode timeout | Front montant ou descendant | |||
| Plage de temps | 20ns ~ 10s | |||
| Déclenchement alterné | ||||
| Déclenchement sur CH1 | Déclenchement interne : front, largeur d’impulsion, vidéo, pente | |||
| Déclenchement sur CH2 | Déclenchement interne : front, largeur d’impulsion, vidéo, pente | |||
| Fréquencemètre de déclenchement | ||||
| Résolution de lecture | 6 digits | |||
| Précision (typique) | ± 30 ppm (y compris toutes les erreurs de la référence de fréquence et ± 1 compte) | |||
| Plage de fréquence | Couplage AC, de 4 Hz minimum jusqu’à la bande passante nominale | |||
| Source de signal | Modes de déclenchement sur largeur d’impulsion ou sur front : toutes les sources de déclenchement disponibles Le fréquencemètre mesure en permanence la source de déclenchement, y compris lorsque l’acquisition est suspendue par un changement d’état ou à la fin d’une acquisition monocoup. Mode de déclenchement sur largeur d’impulsion : l’oscilloscope compte les impulsions d’amplitude suffisante qui remplissent la condition de déclenchement dans la fenêtre de mesure de 1 s, par exemple les impulsions étroites d’un train PWM en mode < avec une faible largeur. Mode de déclenchement sur front : l’oscilloscope compte tous les fronts d’amplitude suffisante et de bonne polarité. Mode de déclenchement vidéo : le fréquencemètre ne fonctionne pas. | |||
| Mesure | ||||
| Mesure par curseurs | Manuel : écart de tension entre curseurs : △ V Écart de temps entre curseurs : △ T Inverse de △ T en hertz (1/ΔT) ; Suivi : tension et temps en un point du signal ; | |||
| Mesures automatiques | Fréquence, période, moyenne, crête à crête, RMS de cycle, minimum, maximum, temps de montée, temps de descente, + largeur d’impulsion, - largeur d’impulsion, retard 1-2 montée, retard 1-2 descente, + rapport cyclique, - rapport cyclique, Vbase, Vtop, Vmid, Vamp, dépassement, pré-dépassement, moyenne de période, RMS de période, | |||
| Mode générateur de signaux | ||||
| Plage de fréquence | 1 Hz (DC) ~ 25 MHz | |||
| Horloge du DAC | Réglable de 2 K à 200 MHz | |||
| Profondeur mémoire | 4KSa | |||
| Résolution verticale | 12 Bits | |||
| Stabilité | <30ppm | |||
| Amplitude | ±3,5 V max. | |||
| Impédance de sortie | 50 Ω | |||
| Courant de sortie | 50 mA, Icrête = 50 mA | |||
| Bande passante du système | 25M | |||
| Distorsion harmonique | -50 dBc (1 kHz), -40 dBc (10 kHz) | |||
| Spécifications générales | ||||
| Résolution de l’écran | 640 pixels horizontaux sur 480 verticaux | |||
| Contraste de l’écran | Réglable (16 niveaux) avec barre de progression | |||
| Sortie du compensateur de sonde | ||||
| Tension de sortie (typique) | Env. 2 Vpp sur ≥ charge de 1 MΩ | |||
| Fréquence (typique) | 1kHz | |||
| Alimentation | ||||
| Tension d’alimentation | Entrée AC : 100-240 VAC RMS, 0,6 A max., 50 Hz ~ 60 Hz ; sortie DC : 9 V, 2 A | |||
| Consommation | <30W | |||
| Conditions ambiantes | ||||
| Température | En fonctionnement : 32 ℉ to 122 ℉ (0 ℃ to 50 ℃ ); Hors fonctionnement : -40 ℉ to 159.8 ℉ (-40 ℃ to +71 ℃ ) | |||
| Refroidissement | Convection | |||
| Humidité | +104 ℉ ou moins (+40 ℃ ou moins) : humidité relative ≤ 90 % ; 106 ℉ to 122 ℉ (+41 ℃ to 50 ℃ ) : humidité relative ≤ 60 % | |||
| Altitude | En fonctionnement : en dessous de 3000 m (10 000 pieds) ; Hors fonctionnement : en dessous de 15 000 m (50 000 pieds) | |||
| Caractéristiques mécaniques | ||||
| Dimensions | 260 mm ; 220 mm ; 75 mm | |||
| Poids | 2,5 kg (sans emballage) | |||
| Mode multimètre | |||
| Résolution max. | 6000 points | ||
| Modes de mesure du multimètre | Tension, courant, résistance, capacité, diodes et continuité | ||
| Tension d’entrée maximale | AC:600V, DC: 800V | ||
| Courant d’entrée maximal | AC: 10A, DC:10A | ||
| Impédance d’entrée | 10MΩ | ||
| DMM Courbe de tendance | 1,2M points | ||
| Plage | Résolution | Précision | Résolution |
| Tension DC | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| 800V | 1V | ||
| Tension AC | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| Courant DC | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Courant AC | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Résistance | 600 Ω | ±1%±3 digit | 0.1Ω |
| 6.000K Ω | 1Ω | ||
| 60.00K Ω | 10Ω | ||
| 600.0K Ω | 1KΩ | ||
| 6.000M Ω | 10KΩ | ||
| 60.00M Ω | ±1%±5 digit | 100KΩ | |
| Capacité | 40.00nF | ±2%±5 digit | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1nF | ||
| 40.00uF | 10nF | ||
| 400.0uF | 100nF | ||
| Attention : la plus petite capacité mesurable est de 5 nF | |||
| Diode | 0V~2.0V | ||
| Test de continuité | <10Ω | ||
